Widelink DNC数控机床联网系统是一套通过单台电脑控制多台数控设备进行在线数控加工的系统。它为数控程序的存储、调用、编辑、仿真提供完整的解决方案，并可与您的CAD/CAM实现无缝集成。通过以太网络或RS232接口，Widelink DNC Server最多可同时控制256台数控设备。具体特点如下：

• 数控机床<－>电脑 双向自动程序传输，支持内存操作方式和在线加工方式。
• 远端调用。用户可以在机床上直接操作电脑上存储的程序（读和写），或查看电脑上的程序清单而无须在机床和电脑之间来回奔波。
• 支持多个机床并发访问。同一时间可以有多达256台机床通过一台电脑控制进行在线方式的数控加工（DNC）。
• 强大的三维刀位轨迹动态模拟功能，您可在任意位置、任意方向检查程序的刀位轨迹 。
• 集中、有效的管理和控制您所有在使用的数控程序。加工中使用的程序随电脑里程序的同步而实时更新。
• 实时、详细的历史记录功能，您随时可以查看程序传输的历史记录，并可将数据到处到Excel电子表格或者文本文件，方便您查询、统计机床的利用率。
• 支持目前市面常见的数控系统，如 FANUC、MAZAK、SIMENS、TOSHIBA，等等。
• 传输方式： 传输接口：RS232/RS422或10M/100M以太网络；传输速率：2400bps~700Kbps；传输方式：手动/自动；传输状态：有详细信息（包括传输文件、内容、速率、完成比率等）
• 较强的系统安全性，系统启动和关闭都有密码保护

2. Widelink DNC联网系统连接方式

在Widelink DNC Server 数控机床控制系统中可以根据客户环境采用三种通讯方式：

• 以太网TCP/IP通讯平台（TCP/IP方式）
  通过单串口网络服务器将机床串口转换为以太口，通过TCP/IP与DNC服务器连接。这种方式不需要铺设专用的屏蔽RS232线缆，可以方便地通过公司现有的综合布线系统连接机床，对机床数量的扩展非常灵活和方便。这样通过单台Widelink DNC Server主机系统可以轻松地连接和控制多达256台的机床。

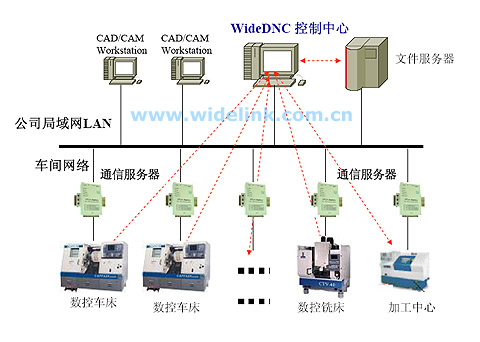

  图1：Widelink DNC控制系统数控设备联网示意图（TCP/IP方式）



• 工业控制专业通讯平台（RS232/422方式）
  通过智能型多串口通信控制台Intelligent Multiport实现与机床串口的连接。对我们的主机系统来说，网络上的多点接入访问提升和数据转换速度提升是非常重要的工作。智能型多串口通讯控制台有自己的CPU, 有减轻Widelink DNC Server主机系统的负担，提升高效能表现，同时也使单台Widelink DNC Server主机系统可以轻松地连接和控制多达128台的机床。

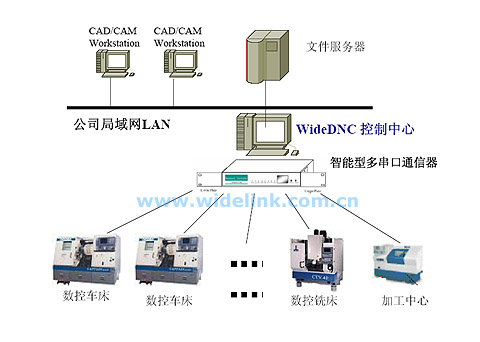

  图2：Widelink DNC控制系统数控设备联网示意图（RS232/422方式）



• 以太网/RS232混合控制通讯平台（混合方式）
  结合以上两种方式的混合控制通讯平台，可以适应不同公司的不同环境，并解决新老设备的统一控制问题。

  图3：Widelink DNC控制系统数控设备联网示意图（混合方式）

型 号		产 品 描 述
Widelink DNC DNC数控机床控制系统
WLDNCV5Std		Widelink DNC Version 5.0 DNC标准数控机床控制系统
		~ Widelink DNC Server V5.0 控制中心软件标准版 ~ 串口设备联网服务器 Serial Port Server ( RS232 to RJ45) ~ 智能型多串口通讯控制器 ( RS232/RS422)
WLDNCV5Pro		Widelink DNC Version 5.0 DNC专业数控机床控制系统
		~ Widelink DNC Server V5.0 控制中心软件专业版(增加数据采集分析功能) ~ 串口设备联网服务器 Serial Port Server ( RS232 to RJ45) ~ 智能型多串口通讯控制器 ( RS232/RS422)
